以前的中心架是依靠2块固定支持块在磨削过程中支撑零件。零件尺寸稍有变动就会影响定心位置和
零件质量。
湖大海捷工程技术研究有限公司的磨削自动定心中心架其设计特点在于三点精准定心操作。零件可精
确地定位在夹持范围内任何直径零件的中心。零件直径的变化不会影响零件质量。磨削自定心中心架自动
补偿零件直径的变动量。
自定心中心支架的特点
所有磨削自定心液压中心架均采用支持臂回收技术，防止支持臂干涉，方便零件的上下料。
磨削自动中心架可夹持在磨 磨削自动中心架可夹持在被磨削的零削区附近的零件直径上，实现工件直
径上，并在磨削循环期间随着尺寸的工件的进距离支撑，变小对工件进行跟踪支撑。

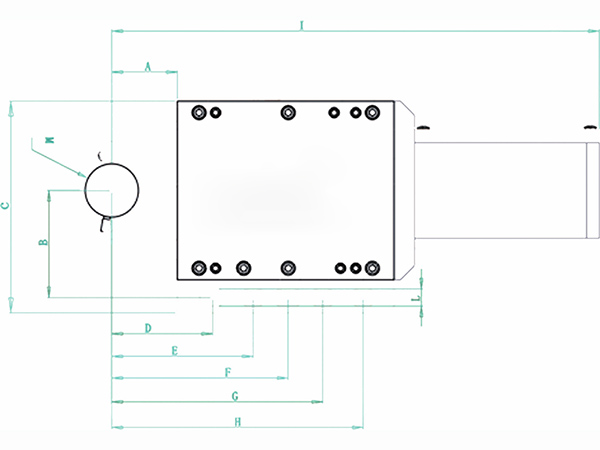

参数表：
| HDZX4070 | HDZX2050 | ||
A | 51.4 | 41.6 | |
| B | 84 | 84 | |
| C | 166 | 166 | |
| D | 79 | 79 | |
| E | 110.8 | 110.8 | |
| F | 138.2 | 138.2 | |
| G | 165.5 | 165.5 | |
| H | 197.2 | 197.2 | |
| I | 382.4 | 382.4 | |
| J | 19 | 19 | |
| K | 45 | 45 | |
| L | 13.5 | ||
| 支撑范围（mm） | M | 40-70 | 20-50 |
| 润滑油借口 | Rc1/8 | Rc1/8 | |
| 润滑油流量 | 1m1/h | 1m1/h | |
| 气密封接口 | Rc1/8 | Rc1/8 | |
| 气密封压力bar | 0.5-1 | 0.5-1 | |
| 液压油接口 | Rc1/4 | Rc1/4 | |
| 液压油压力Mpa | 1-2 | 1-2 | |
| 定心精度（mm） | 0.01 | 0.01 | |
| 重复定位精度（mm） | 0.002 | 0.002 | |
